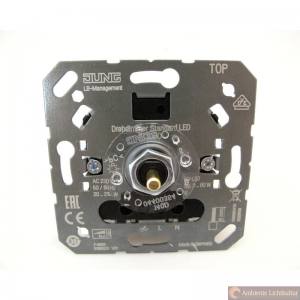

Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung
Montage in Gerätedose nach DIN 49073
Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische
Einstellung des zur Last passenden Dimmprinzips Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U mit Inkrementalgeber ohne Nebenstelleneingang Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,35 W Verlustleistung: ca. 2 W Umgebungstemperatur: ?5 ... +45 °C
Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 60 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 60 VA
HV-LED-Lampen dimmbar: typ. 3 ... 60 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W
Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 60 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W
Betrieb ohne Neutralleiter:
Mindestlast 50 W.
Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen.
Leistungszusätze: siehe Anleitung
Leistungszusatz
Anschluss: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Gesamtlänge Lastleitung: max. 100m
Herstellerangaben
Albrecht JUNG GmbH & Co. KG
Volmestraße 1
58579 Schalksmühle
Deutschland
Telefon: +49 (0) 2355 / 806-0
Fax: + 49 (0) 2355 / 806-189
Mail: impressum@jung.de
