MK 001-021 LED Lichtschlauch Stromzuleitung 230 V Einspeisungssatz 13 mm Lichtschlauch
Einspeisung / Anschluss-Kabel für 230 V Lichtschläuche mit 13 mm Durchmesser
Geeignet für LED Lichtschlauch.
Bei fachgerechter Montage ist diese Zuleitung geeignet für Außen IP44
Anschlussleitung mit Gummi-Schuko-Stecker ca. 150 cm auf der Stromseite/Eingang.
Am Anschlussstück für den Lichtschlauch auf der Schlauchseite ist eine Kunststoff-Tülle
mit einer 2poligen Aufnahme für das Verbindungsstück.
Das Verbindungsstück (Verbinder-Pin) ist ein kleines Bauteil, das aus einer 2poligen Nadel besteht.
Auf der einen Seite dieses Verbinders sind diese Nadeln spitz und auf der anderen Seite dicker:
Die spitzen Nadeln werden in das offene Ende des Schlauches gesteckt, und zwar direkt in die 2 Adern des Lichtschlauches.
Dabei ist zu beachten, das die Andern des Lichtschlauches sich nicht direkt in der Mitte des Querschnitts des Schlauches
befinden, sondern etwas weiter weg von der Mitte des Schlauchquerschnittes.
Genauso ist auch der Verbinder geformt.
Man muss also den Verbinder genau so in den Schlauch stecken, das die der Verbinder auch mit de Form des Schlauches
gleich ist, also das der Verbinder am besten genau mit dem Umfang des Lichtschlauches gleich ist.
Zusätzlich muss man mit den Nadeln genau die Adern des Lichtschlauches treffen, da sonst später kein Strom fließt oder es
zu einem Wackelkontakt kommt.
Wenn man den Verbinder falsch einsteckt, macht das zunächst nichts, aber man hat dann später Probleme wenn man den
Schlauch mit dem darauf gesteckten Verbinder in die Tülle der Zuleitung stecken will.
Ist der Verbinder falsch herum, bekommt man nur schlecht den Schlauch in die Tülle und die beiden Pole der Nadel schlecht
in die Buchsen (Löcher) der Aufnahme der Zuleitung.
Ausserdem kann es dann auch sein, das die Pole falsch herum sind.
Bei einem LED Lichtschlauch, der Gleichstrom (DC) benötigt darf man die Pole der Zuleitung nicht tauschen, sonst leuchtet
der Schlauch nicht.
Damit der Schlauch leuchtet, ist ein kleines Bauteil in der Zuleitung der Stromleitung vorhanden. Dieses Bauteil ist ein
Gleichrichter (AC/DC), der aus dem Strom aus der Hausleitung, der Wechselstrom ist (AC), dann den Gleichstrom richtet (DC) macht.
Dadurch kommt dann auf der Seite mit dem Anschluss für den Lichtschlauch Gleichstrom raus, also Plus und Minus Polung.
Wenn man nun die Polung vertauscht kann der Schlauch nicht leuchten.
Das gilt aber nur bei LED Lichtschlauch, bei Lampen Lichtschlauch ist das anders.
Zu Beachten ist dann noch, das diese Arbeiten nur von Fachpersonal ausgeführt werden darf.

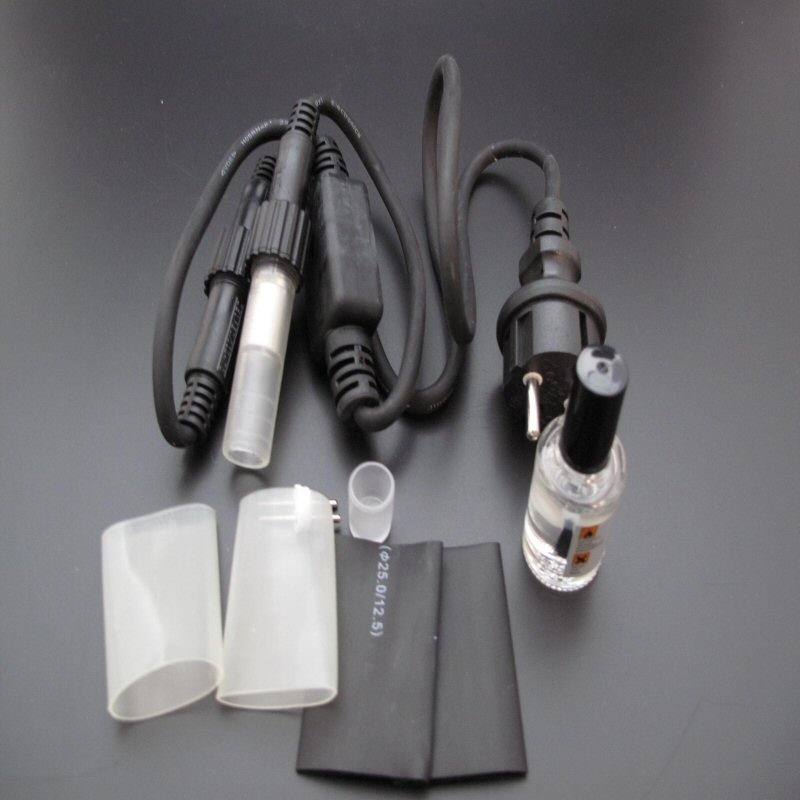

Als Zubehör ist dann also dabei:
- Anschluss-Kabel 230 Volt mit Gummi-Schuko-Stecker und Aufnahmetülle für 13 mm LED Lichtschlauch
- der Verbinder für die Verbindung zwischen Zuleitungsaufnahme und Lichtschlauch
- Spezialkleber zum Verkleben der Verbindung und der Endkappe (Dichtigkeitskleber)
- Schrumpfschlauch für die zusätzliche Dichtigkeit der Verbindung und der Endkappe
- Endkappe für den Abschluss des Lichtschlauches
